规格参数
型号 | CX920 |
图 像 传 感 器 | 1/3英寸CMOS图像传感器 黑白 1920（X）x960（Y）(约130万像素） |
适用二维码 | Data Matrix(ECC200)、QR Code / Micro QR Code、Vericode(※7) |
读取角度 | · 操作与读取窗口平行 |
| · 倾角回转方向自由 |
通信接口 | · Bluetooth 3.0 Class2 433M | USB2.0 (Full Speed) |
| · USB2.0 (Full Speed)(设定用） | TCPIP 232 |
Bluetooth 最大通信距离(参考值) | 约2公里 ※障害物(人体、金属、墙 壁等）以及信号强弱不同而有所变化。 |
|
电 源 | 电 压 | DC 12V±5% |
| 平均消耗电流 | 约1500 mA (放置充电台) | 约500mA |
|
| 约500 mA (USB线连接时) ― |
|
| 专用电源 | 锂电池 额定电压3.6 V 容量6600 mAh | ― |
| 连续工作时间 | 约12h (※1)(※2) | 待机约20小时 |
| 充电时间 | 约2.5h (专用充电台とAC 适配器使用时) | ― |
耐环境性 | 使用周围温度 | 10～40℃ (充电时) (※3)、0～40 ℃ (平时使用时) | 0～40℃ |
| 保存周围温度 | -20～60 ℃ |
| 使用周围湿度 | 35～85 % R（H 无凝结） |
| 保存周围湿度 | 35～85 % R（H 无凝结） |
| 耐振动 | 10～55 Hz 振幅1.5 mm 一定 / 3 方向ｘ各1h (※2) |
外观尺寸 | 199.4（H）×56（W)×38.8（D）mm |
重量 | 789（含双电源和底座） （不含线） | 355ｇ（不含底座，线） |
照明 | 红色/白色LED |
最小分辨率 | 25μm（0.025mm） |
读取距离（※4） | 0～3mm |
读取范围（※5） | 水平10mm×垂直8mm |
显示屏 | OLED |
外壳材料 | ABS及弹性树脂 |
※1 在照明的最大点灯时，使用新电池、规定的室温内、可每3秒1次扫描。 ※2 以上数据是敝公司的测试值，非保证值。
※3 环境温度不在规格范围内时有可能充不了电。 ※4 读取可适用的二维码时，读取距离以读取界面为基准。
※5 读取条码时、按敝司规定的距离以及读取窗口为基准。※6 目录登载的规格和设计可能有变更的情况时，请谅解。
※7 如需要读取Vericode场合，请咨询公司授权。
简单读取设定工具
根据实时读取的画面，选择光亮度、画像处理， 轻松找到最合适的设定。

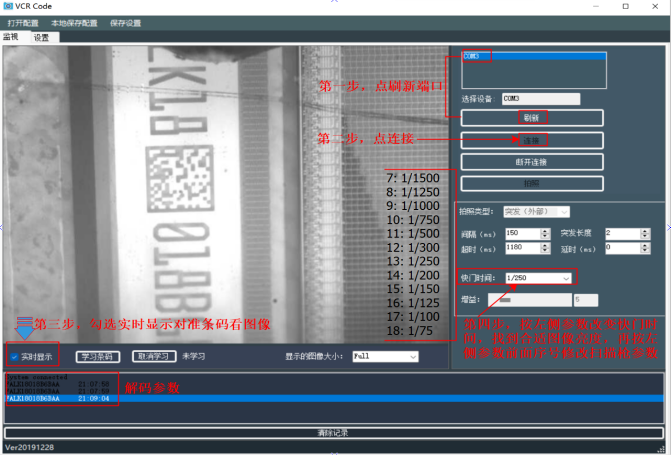

【设定界面】
■ 液晶面板、玻璃上刻印的二维码
■ 各种原底色的印刷基板上刻印的二维码
■ 金属弯曲面刻印的二维码
ＰＬＣ 通讯
1；TCPIP与PLC通讯（可设服务器；客户端）。
2；232与PLC通讯。
3；USB与PLC通讯。
